| 外型尺寸 | 可定制 |
| 品牌 | 浩川 |
| 貨號 | 04 |
| 用途 | 清污 |
| 型號 | 可定制 |
| 制造商 | 河北 |
| 是否進口 |

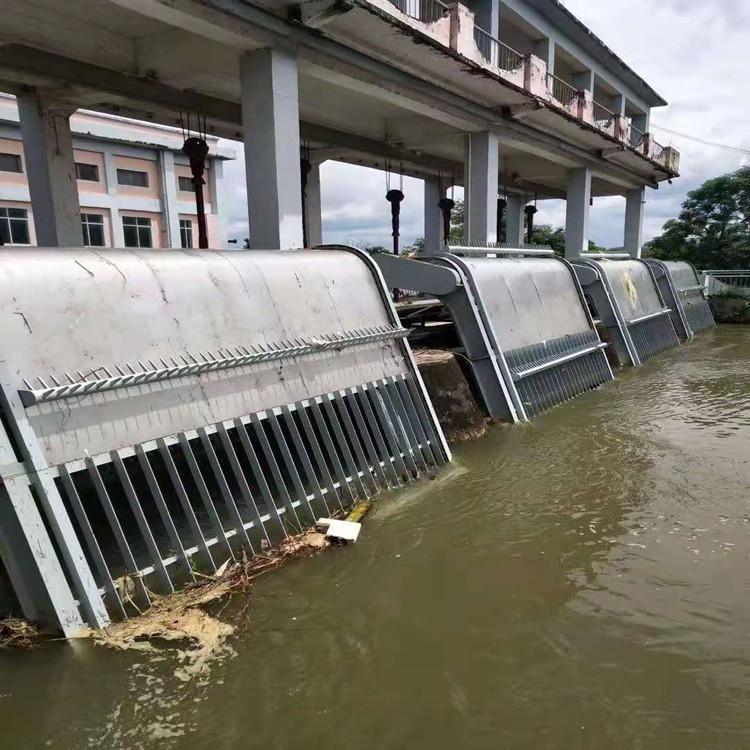

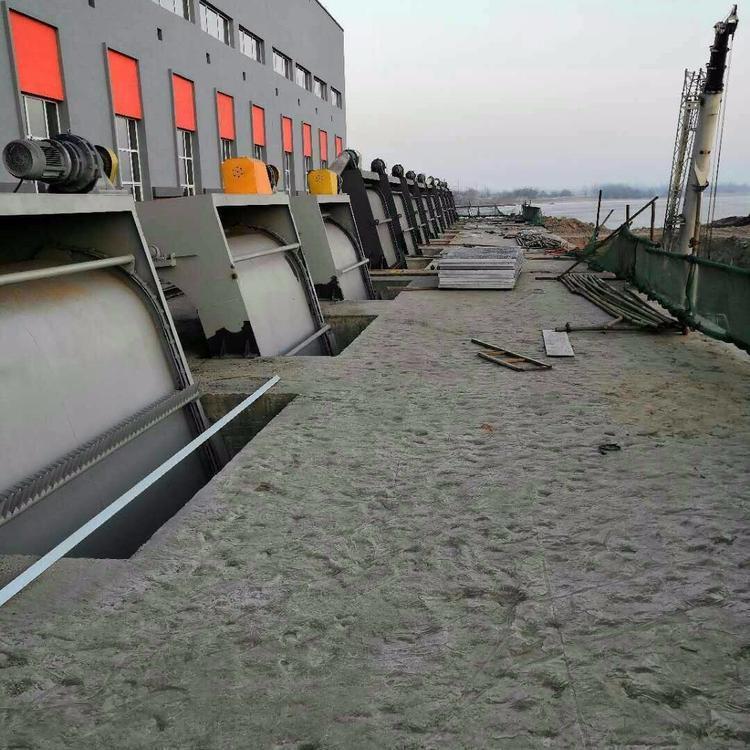

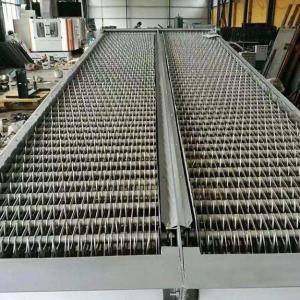

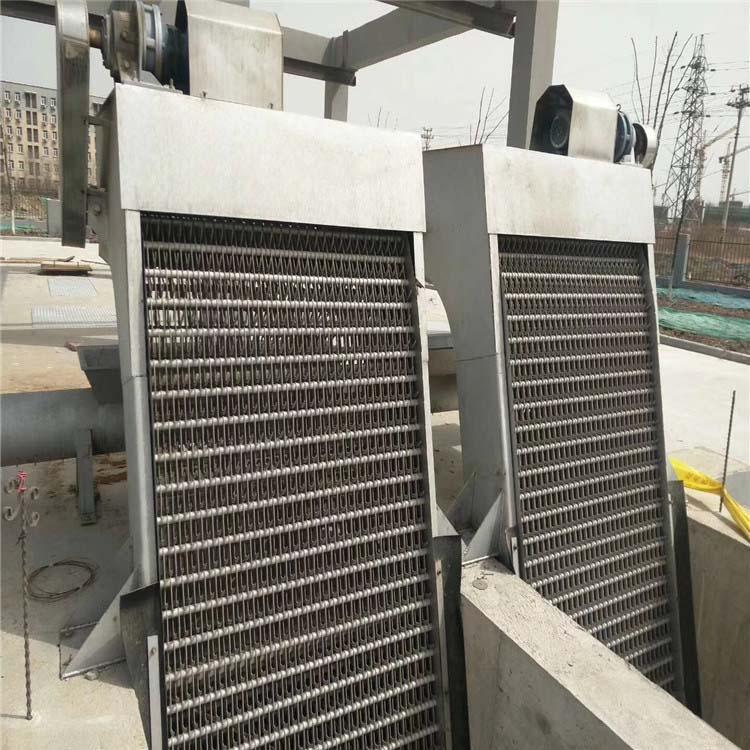

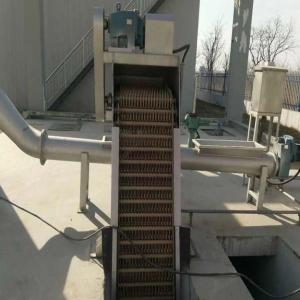

由于 GSHZ型回轉式格柵除污機結構設計合理,在設備工作時, 自身具有很強的自凈能力,不會發生堵塞現象, 所以日常維修工作量很少。 1、粗、細格柵合為一體,節省設備投資,減少一臺格柵井的占地面積。 2、粗、細格柵一體機可滿足過濾精度的更高要求(小柵隙可達3mm)。 3、具有自卸渣功能。 3、采用軸裝式減速機,傳動機構緊湊。 4、采用電機過載保護裝置,安全可靠。 5、操作簡單、故障率底、使用壽命長。 6、結構簡單、安裝維護方便。
7、自動化程度高,能實現遠程監控。 本公司GSHZ型回轉式格柵除污機主要產品特點 (1)結構緊湊,整機性能好,通水面積大,運行穩定可靠。 (2)操作簡單,清污效果好,效率高,壽命長。 (3)維修方便,柵體水下部分無固定螺絲。 (4)格柵回轉循環、撈渣、除污工作實行全自動控制。 (5)具有自動、點動、急停、切斷等控制功能,便利運行與維護保養。 (6)每臺清污機配置一套控制箱(戶內),電氣元件全部采用國內外產品,并可根據用戶要求預留PLC接口。 (7)具有機械、電氣雙重過載保護裝置。 A.機械保護措施:在傳動鏈輪中設有安全銷,能在過載情況下瞬間切斷安全銷,預防傳動件損壞。 B.電氣保護:在電氣設計中設有過流保護,保證在設備出現故障后能有效地保護電機不被燒壞。 (8)清污機的鏈條采用不銹鋼材料,鏈條的小轉輪也為不銹鋼材料;鏈條水下導向部分采用滑道方式,無須加潤滑油,從而使鏈條不易被污物卡住。 (9)驅動裝置設有防護罩,既滿足室外安裝的要求,又便于檢查和維修; (10)在鏈條和耙齒之間設置鏈板,與設備的堵水邊角鋼形成封閉結構,使齒耙鏈成為封閉式鏈條,從而阻止了垃圾進入機內運行軌道,防止鏈條梗死等故障; (11)當齒耙鏈運行到設備后部時,齒耙間發生相對位移,進行自清理運動,柵渣落入柵渣小車中。因而不會發生堵塞現象,故日常維修的工作量很少且格柵底部不會有污物堆積死角。 (12)設備進行安裝時,與溝壁接觸的兩側用橡膠密封帶密封,并用鋼壓條固定;底部耙齒鏈前設有一平板及橡膠密封帶,達到設備與土建密封,防止水中雜質流漏。 (13)在設備上部兩側設有檢修孔板,即使由于大的雜物使耙齒及其它部件損壞,也只要在工作平臺更換損壞的耙齒和零件,勿需水下維修,不影響過水流量。 6.材質 格柵框架 碳鋼防腐 耙齒 不銹鋼(SS304) 傳動部件 不銹鋼(SS304) 7. 驗收標準 設計、制造、試驗及驗收均執行建設部行業標準CJ/T3848-1995〔平面格柵除污機〕。
8.其他技術說明 8.1出廠檢測與驗收 每臺設備經檢查試驗合格,并附有產品合格證、使用維護說明書、外購件的質保書和合格證。 設備出廠前,在廠內進行整機空載試運轉,檢驗項目應包括:外觀檢查、各種材料的檢驗、齒耙額定載荷的檢測、鏈條各鏈板與銷軸的連接檢查、機座的焊接和緊固件連接的檢查、噪聲的檢測、以及其他項目的檢測。 8.2現場安裝與驗收 8.2.1設備到現場后,我方的技術代表到工作現場負責安裝。 8.2.2在全部設備安裝后,我方負責進行運行調試和現場測試,并進行工作現場培訓。調試后,清污機空轉試驗不少于4小時。測試內容及測試結果滿足標書的各項技術要求,并得到買方的認可。測試記錄交予買方。如測試結果不符合要求,我方負責免費更換。現場測量工具由我方自備。 8.3銘牌與標志 銘牌固定在明顯的位置。銘牌內容如下: 設備名稱、設備型號、主要技術參數、電機功率、電壓等級、出廠日期、出廠編號等。 銘牌裝在設備合適、顯著的位置上。 8.4 運輸、包裝 我方保證運輸過程中設備均有牢固的包裝,防腐層不會損壞,確保設備安全到達交貨地點。 8.5耗材和專用工具 我方提供設備中必要的隨機耗材、專用工具,并按質保期內的用量列出耗材的名稱、數量,并按此內容供貨。
